MiMoZ : Mini Modules Z
Novembre 2012 : Comment réaliser un grand réseau à l'échelle Z mais facilement transportable ?
Nos plus grands ingénieurs se penchent sur le problème. Une approche nouvelle s'impose :
Le réseau modulaire !

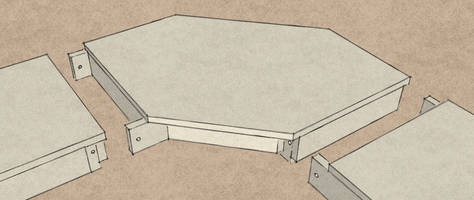

Le bureau d'étude réalise les premiers plans avec comme contraintes d'avoir les dimensions les plus réduites.
La profondeur ne doit pas dépasser 25 cm.
La longueur des modules est déterminée par les rails standards Marklin. Les jonctions seront des rails à compensation (réf 8592).

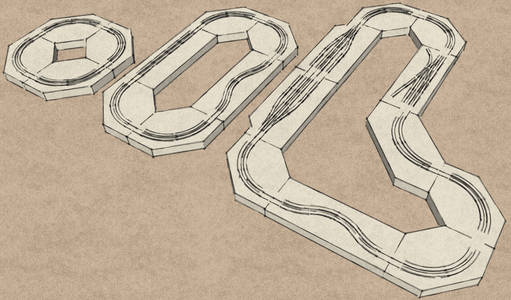

Des modules droits côtoient des modules d'angles.
Leurs assemblages doivent permettre la réalisation de réseaux à géométrie variable et évolutive.
La partie délicate est la liaison entre les modules.

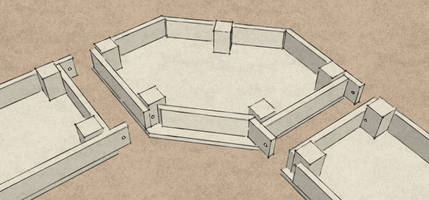

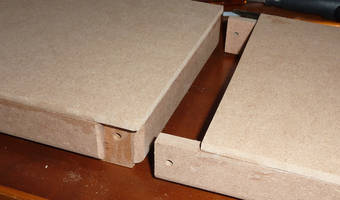

La conception d'un système d'emboitement particulier est étudiée.

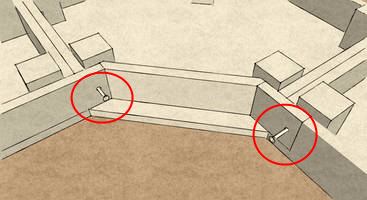

Les modules sont retenus entre eux par des chevilles.

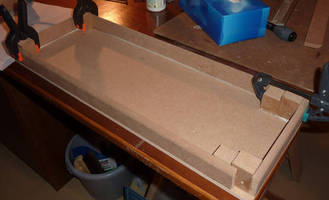

Réalisation des premiers modules :

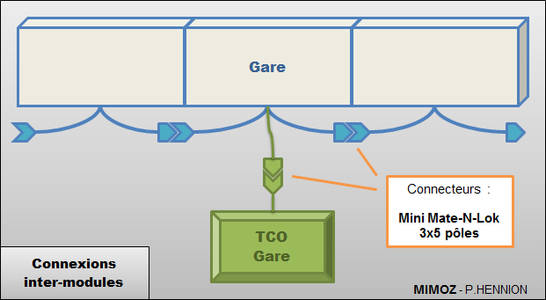

Un câblage électrique assure la continuité des alimentations entre les modules.

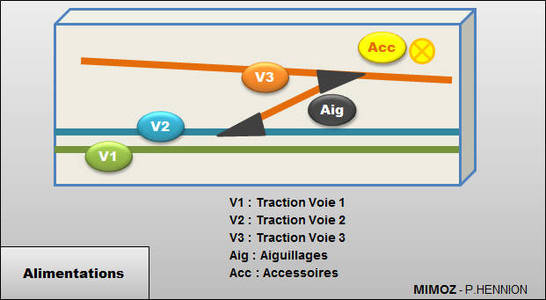

Le réseau est alimenté par trois alimentations de tractions indépendantes, la première pour la voie la plus proche du visiteur (où les trains vont de droite à gauche), la deuxième pour la voie parallèle (où les trains vont de gauche à droite) et la troisième pour les sections de manœuvre (gares et autres).
Une alimentation pour les aiguillages ainsi qu'une alimentation pour les accessoires viennent en complément.

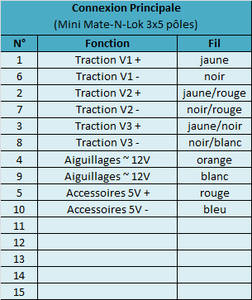

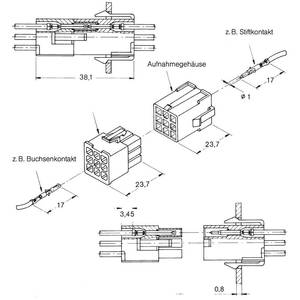

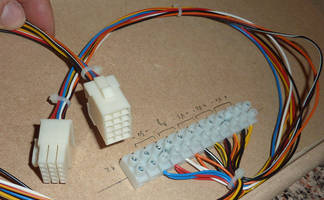

Les connecteurs utilisés sont du type "Mini Mate-N-Lok 3x5 pôles".
11/12/2012

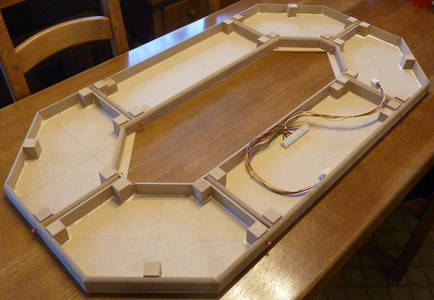

Les six premiers modules sont assemblés en un simplissime ovale.

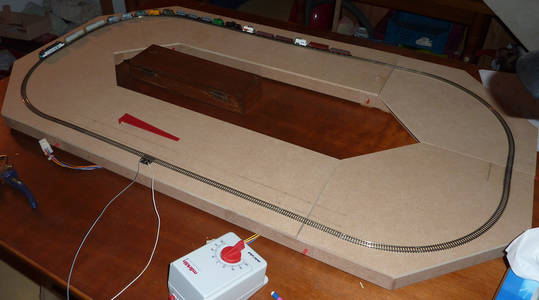

Des voies sont posées rapidement, et alimentées de la même manière. Un premier train peut parcourir ce nouveau territoire !
16/12/2012

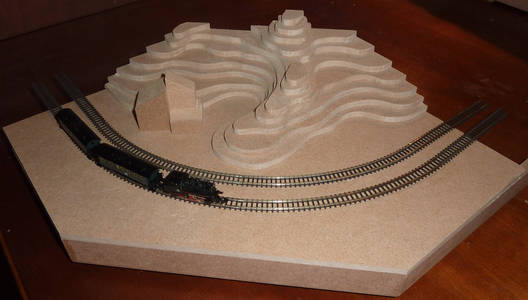

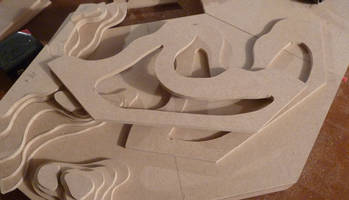

Un essai de décor "abstrait" pour l'un des modules.
