ReZimp3D : Un petit réseau à l'échelle Z entièrement réalisé en impression 3D
Novembre 2015, le père Noël est un peu en avance

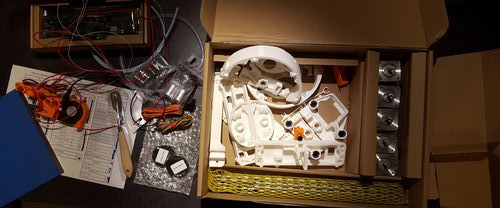

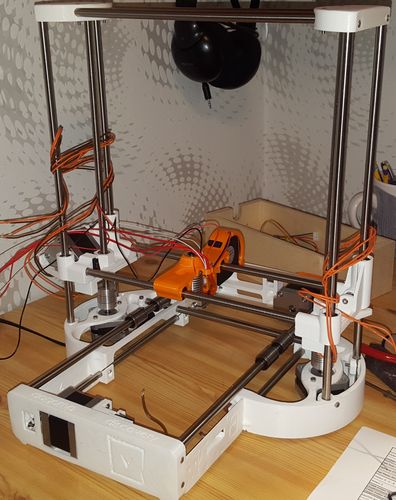

mais c'est sans doute pour me laisser le temps de monter l'imprimante 3D Discovery 200 en kit de Dagoma :-)

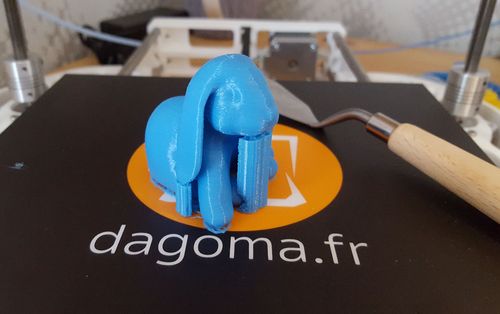

Une petite dizaine d'heures et quelques réglages un peu délicats plus tard, l'imprimante sort ses premières pièces...
Nous sommes bluffés par la qualité !
Janvier 2016, une idée un peu folle jaillit chez ma femme et moi: un décor de réseau entièrement imprimé en 3D !
Il est prévu que nous participions au salon du modélisme d'Orléans en novembre 2016, alors voilà la date butoir de ce nouveau projet/défit.
Comme il est important de modérer nos ardeurs, la taille doit être la plus petite possible et donc à l'échelle Z.

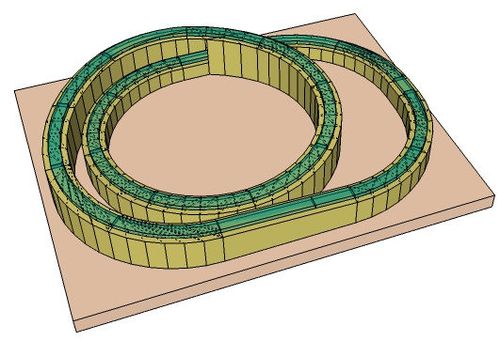

La première étape est bien sûr la définition du circuit des voies.
Même s'il est minimaliste, il est un peu plus qu'un simple ovale afin d'offrir un certain attrait visuel.

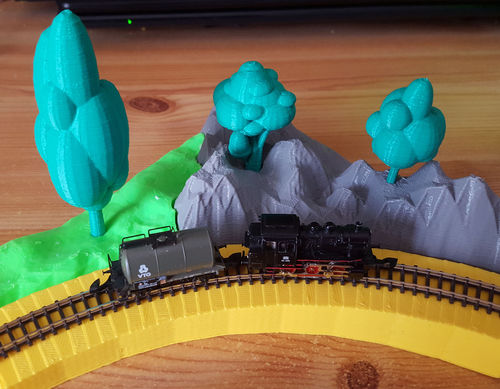

Un premier essai d'impression d'éléments permet de "calibrer" les couleurs à choisir ainsi que le style des surfaces pour lequel opter.
Le jaune et le vert sont trop "flashy", la modélisation de la montagne est à peaufiner et les arbres font "brocolis"...
Mais l'assemblage et l'allure générale vont bien dans le sens que nous voulons pour ce projet.
Un long travail de modélisation s'annonce ...

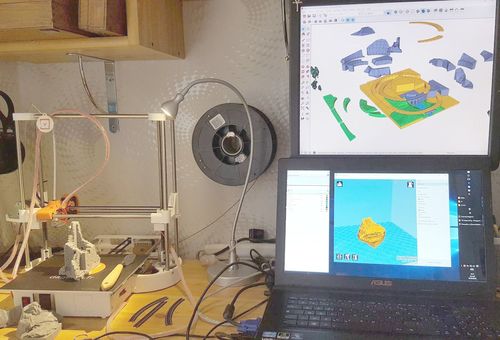

Toute la modélisation est réalisée avec le logiciel SketchUp dans sa version gratuite.
Il n'est sans doute pas le meilleur logiciel pour ce genre de projet, mais c'est celui que je connais le mieux...

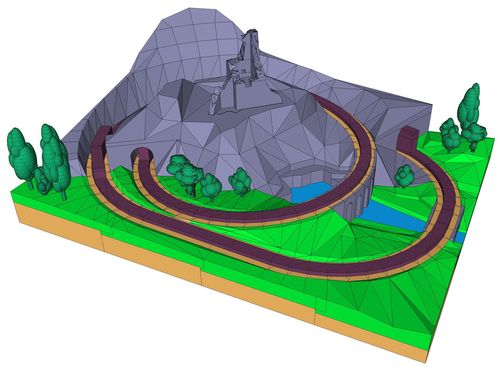

Une modélisation rapide de toute la maquette permet de "planter le décor".

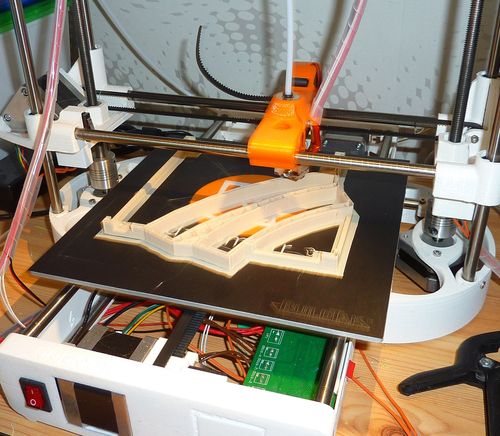

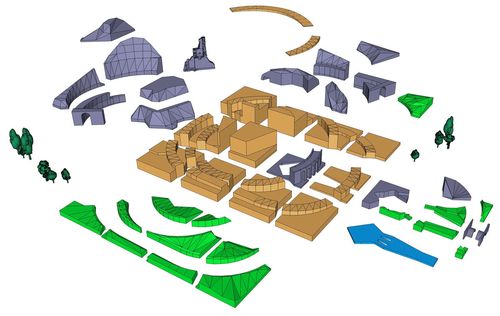

L'imprimante étant limitée à des impressions de 20x20x20 cm, la maquette est découpée en petits morceaux, ce qui évite trop de perte en cas d'accident d'impression.

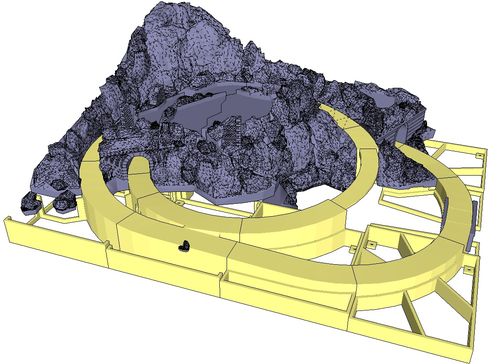

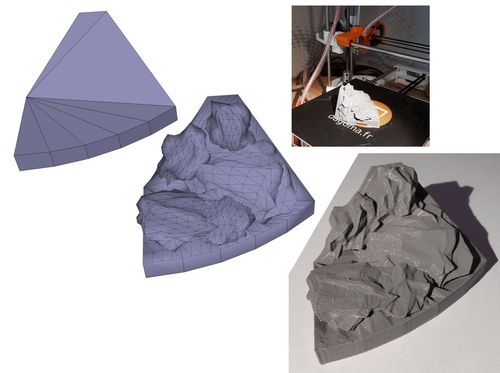

Chaque partie est retravaillée plus finement, on voit ici que la montagne est constituée d'un amoncellement de rochers pour un aspect plus réaliste.

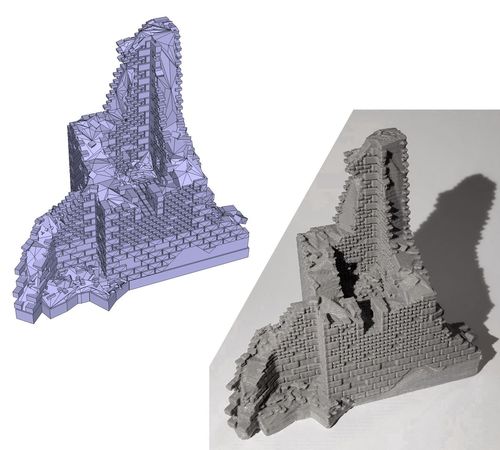

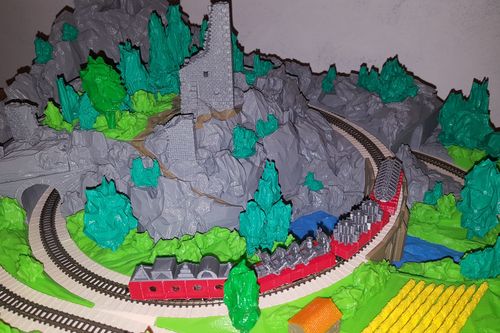

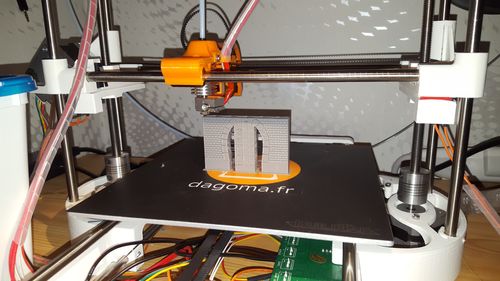

Ici, la modélisation et l'impression du donjon en ruine et d'une entrée de tunnel requiert pas mal de travail.
Contrairement à une modélisation à des fins visuelles (jeu, animation, image, ...) qui utilise des textures photos pour les pierres par exemple, en impression 3D toutes les pierres doivent être modélisées pour apparaitre sur l'objet final.

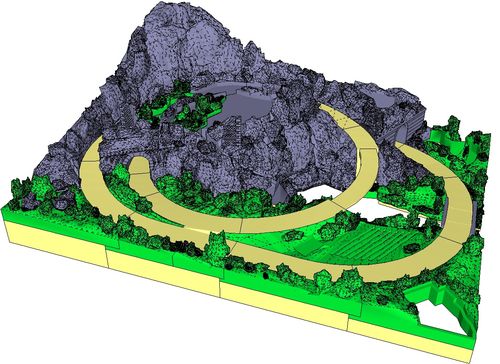

De nombreuses heures plus tard, l'intégralité de la maquette est modélisée.

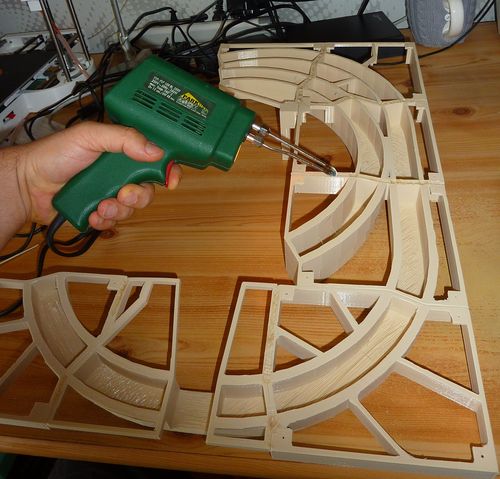

Imprimés puis soudés entre eux, les modules de la structure principale forment l'ossature de la maquette.

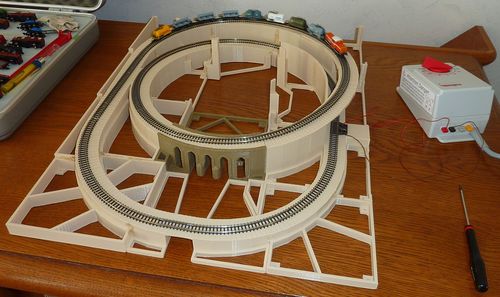

Cette structure principale comprend les chemins de roulement sur lesquels seront placés les rails.
Les modules de décors viennent prendre place sur l'ossature après, il faut bien l'avouer, quelques retouches à la lime et au cutter...
Le train aussi est imprimé en 3D ?
Oui, enfin pas tout à fait...

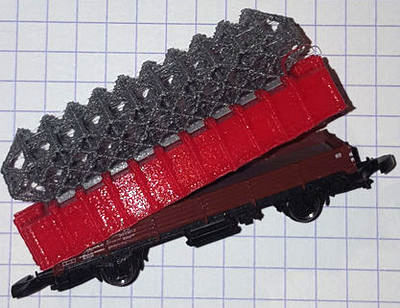

Les locomotives et wagons sont du Marklin Z sur lesquels sont posées des coques imprimées.

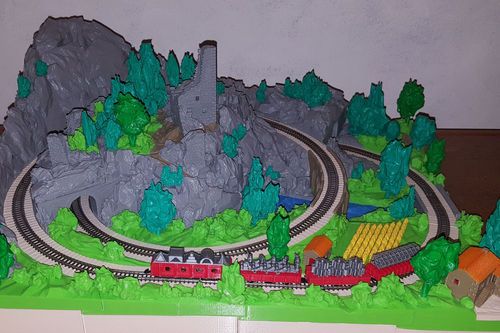

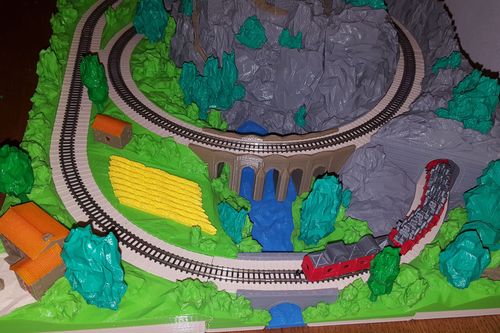

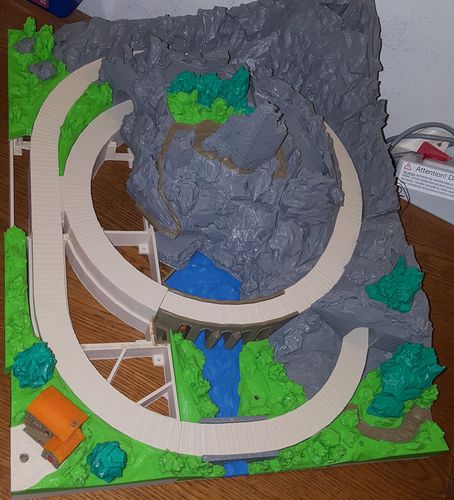

300 heures de modélisation, 200 heures d'impression pour environ 100 euros de matière et la maquette est terminée !

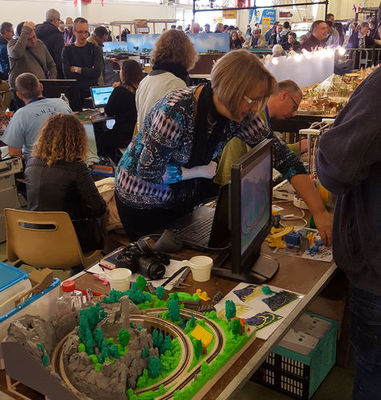

Novembre 2016 : 15ème Salon du Train Miniature d’Orléans ...

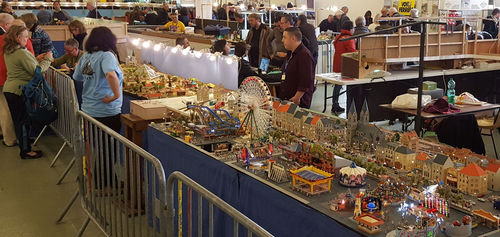

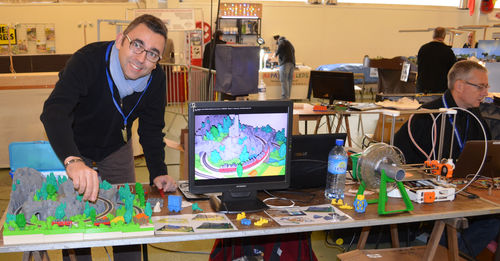

La maquette est présentée ainsi que l'imprimante 3D. De nombreux visiteurs se sont montrés particulièrement intéressés par cette nouvelle technologie avec souvent cette même phrase : "J'en ai entendu parlé mais c'est la première fois que j'en vois une fonctionner..."
Un magnifique salon entouré de la famille et d'amis très chers... C'est ça aussi la magie du modélisme !
